Município de Pima
O Município de Pima reduz os custos operacionais, aumenta a eficiência e melhora a segurança nas instalações de recuperação de águas residuais, com a implementação de uma estratégia de consciência da situação empregando soluções de automação da AVEVA.
Objetivos
- Garantir a captura de conhecimento institucional da atual força de trabalho para treinamento eficaz dos futuros operadores
- Empregar uma estratégia eficaz de consciência da situação que permita que os funcionários entendam e tratem das operações da instalação com eficácia
Desafios
- Gestão de mais de 60 milhões de galões de esgoto todos os dias para apoiar a população da região de mais de 1 milhão de pessoas
- Tomar medidas imediatas quando os alarmes soarem alertando os operadores sobre problemas dentro da instalação
- O fato de os ativos estarem espalhados por mais de 700 milhas dificulta a gestão operacional
Resultados
- A capacidade da instalação dobrou provocando um aumento de 50% na eficiência operacional
- O consumo geral de energia foi reduzido em 10%
- Os níveis atuais de funcionários foram mantidos e alcançaram-se também melhorias operacionais relevantes
- O "conhecimento institucional" é capturado para treinar a futura geração da força de trabalho, resolvendo as preocupações com o envelhecimento da força de trabalho da instalação
- Recursos sofisticados de mineração de dados trouxeram um desconto de US$ 362.000 da concessionária local
“O novo HMI SCADA da AVEVA permitiu dobrar a capacidade das nossas instalações da Tres Rios, além de operar com o mesmo número de funcionários, o que representa um aumento de cerca de 50% na eficiência operacional, com uma redução de 10% do consumo de energia”.
– Rod Graupmann,
Gerente de SCADA, condado de Pima, instalação da Tres Rios
Com uma população de um milhão de pessoas, o departamento gerencia um fluxo médio diário de cerca de 60 milhões de galões de água
Com uma solução HMI e SCADA da AVEVA, baseada na consciência da situação e um sistema de força de trabalho móvel, o Departamento Regional de Recuperação de Águas Residuais do Condado de Pima faz o gerenciamento e a manutenção do sistema de esgoto sanitário do condado.
Atendendo a uma população de um milhão de pessoas, o departamento gerencia um fluxo médio diário de cerca de 60 milhões de galões de água.
"Gerenciamos 3.700 km de linhas de esgoto que se estendem por uma área de 700 km", explicou John Sherlock, vice-diretor de tratamento no Condado de Pima. "Com duas estações de tratamento metropolitanas, sete instalações sub-regionais, 27 estações elevatórias e 77.000 bueiros, temos um grande trabalho a fazer."
A instalação de recuperação de água da Tres Rios da região passou recentemente por um aprimoramento, passando de uma tecnologia de "remoção convencional de poluente de oxigênio de alta pureza" para um "processo do tipo bardenpho" de cinco estágios, que faz a remoção completa de nutrientes biológicos (BNR) de fósforo e nitrogênio.
“Nosso valor normal de amônia que entra na instalação fica entre 30 e 40 partes por milhão”, comentou Sherlock. “Com a nossa tecnologia de tratamento atual, removemos cerca de 99% disso, resultando na descarga típica da instalação de cerca de uma parte por milhão de amônia.”
Consequentemente, as instalações do condado de Pima têm os mais altos níveis de remoção de nutrientes exigidos pelas regulamentações federais e estaduais para garantir a qualidade da água.
A automação desempenha papel fundamental na qualidade da água

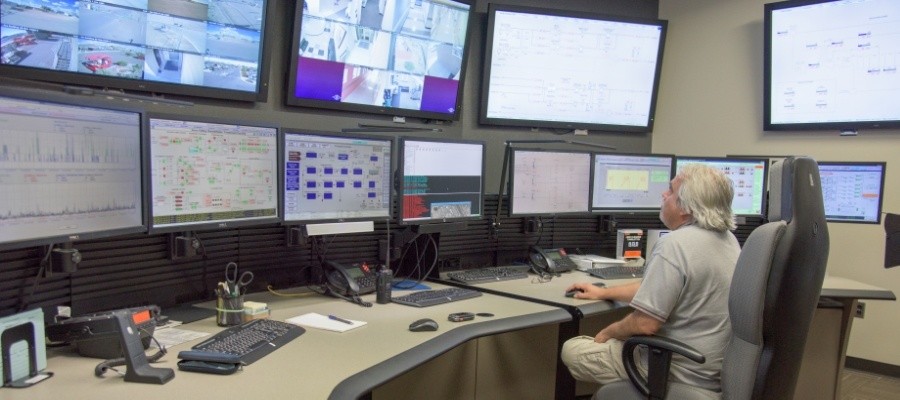

A automação desempenha papel fundamental no sucesso da operação da moderna instalação de recuperação de água da Tres Rios. O sistema de automação utilizado para operar a instalação é uma coleção de software da AVEVA.
A plataforma de sistema AVEVA atua como "sistema operacional industrial" do condado de Pima, oferecendo serviços comuns, como configuração, implementação, comunicação, segurança, conectividade de dados, colaboração entre pessoas e outros. Esses serviços permitem que o condado de Pima construa um "modelo de instalação" unificado que represente logicamente seus processos, equipamentos físicos e sistemas industriais.
O modelo da planta também oferece um contexto fundamental aos dados, ajudando muito no diagnóstico e na solução de problemas, além de disponibilizar uma documentação valiosa do sistema durante todo o ciclo de vida.
O modelo de instalação é exclusivo da plataforma do sistema.
O InTouch se integra à plataforma do sistema e oferece recursos sofisticados de HMI utilizando gráficos comuns com uma abordagem de engenharia baseada em objetos e ambiente de desenvolvimento integrado.
Isso facilita e agiliza muito mais a tarefa de criar aplicativos de HMI padronizados e implementá-los em todos os locais industriais, economizando até 70% no tempo de desenvolvimento.
Além disso, a AVEVA conseguiu utilizar o aplicativo InTouch de primeira geração do condado de Pima e executá-lo na versão mais recente. A AVEVA é o único fornecedor de automação que oferece essa proteção insuperável para o investimento.
Chave para o sucesso da consciência da situação
O Município de Pima empregou técnicas avançadas de consciência da situação em sua implementação do HMI SCADA. Com essa metodologia, os funcionários ficam cientes dos processos e sistemas do seu ambiente operacional em que atuam, entendem as informações que estão sendo apresentadas e agem com base nessas informações quando necessário.
Chave para o sucesso da consciência da situação
O Município de Pima empregou técnicas avançadas de consciência da situação em sua implementação do HMI SCADA. Com essa metodologia, os funcionários ficam cientes dos processos e sistemas do seu ambiente operacional em que atuam, entendem as informações que estão sendo apresentadas e agem com base nessas informações quando necessário.
Design voltado para objetivos
A estratégia de consciência da situação implementada no HMI SCADA baseado na AVEVA do condado de Pima se utiliza de um design voltado para objetivos, estrutura de janela eficaz, uso de cores e gerenciamento prático de alarme.
“Entre as providências que tomamos com a nossa consciência da situação incluíram mantê-la focada, mantê-la simples, mantê-la agradável aos olhos e manter itens que exigem a sua atenção para chamar a sua atenção”, comentou Larry Sawicki, engenheiro de sistemas de controle do condado de Pima.
Os resultados foram bastante dramáticos. Operadores que antes ignoravam muitos alarmes incômodos, agora agem imediatamente. Os problemas são identificados e resolvidos imediatamente antes de ficarem mais graves. "Conseguimos perceber uma clara melhoria por parte dos operadores quando as coisas estão dando errado e reagir e agir da forma adequada", explicou Sawicki.
Além do HMI SCADA
Sempre na vanguarda da tecnologia, o condado de Pima também utiliza o Mobile Operator Rounds, uma sofisticada força de trabalho móvel e sistema de apoio à decisão. O IntelaTrac coleta informações de ativos autônomos. Com base em exceções, os relatórios da web do Mobile Operator Rounds mantêm todos da equipe informados sobre a situação atual das operações das instalações.
"O Mobile Operator Rounds nos permite pegar informações selecionadas da fábrica, que não estavam disponíveis anteriormente no SCADA, e levá-las para o SCADA, deixando os dados , assim como as informações que já estão disponíveis no sistema SCADA", explicou Christopher Grant, coordenador do programa no condado de Pima.
Atuando como uma força de trabalho móvel e um sistema de suporte a decisões, o Mobile Operator Rounds permite que os técnicos responsáveis pela água do condado de Pima gerenciem as operações de forma rápida e fácil, tanto no local da fábrica quanto remotamente. O Mobile Operator Rounds contém software configurável e soluções de hardware móvel robustas, que possibilitam o gerenciamento do fluxo de trabalho, da coleta de dados e de tarefas gerais das operações de fábrica, o gerenciamento de manutenção, o acompanhamento da produção e os aplicativos de conformidade.
A integração com a plataforma do sistema e com o Historian oferece uma solução abrangente de análise e geração de relatórios que acelera e auxilia na melhoria dos processos operacionais, um componente essencial de um sistema de gerenciamento de operações eficaz. O Mobile Operator Rounds garante também a observância dos melhores procedimentos operacionais e regulatórios em todos os momentos e a coleta de dados sobre ativos não instrumentados da instalação. Além disso, inspeções ambientais vitais, de saúde e de segurança são realizadas dentro do cronograma e as operadoras de dispositivos móveis têm informações vitais na ponta dos dedos para operar os ativos da instalação da maneira mais eficaz possível.
"O Mobile Operator Rounds nos permitiu capturar o conhecimento institucional de indivíduos que estão aqui há muitos anos", comentou Grant. "Esses indivíduos foram amplamente entrevistados e incorporamos seus conhecimentos nas rodadas eletrônicas para ajudar novos técnicos de operações e gerenciamento e auxiliar também no treinamento."
O condado de Pima aumenta as melhorias operacionais com a AVEVA
Na instalação da Tres Rios, o condado de Pima atingiu um aumento de 50% na eficiência operacional e uma redução de 10% no consumo de energia. "O novo sistema SCADA da Tres Rios nos permitiu dobrar a capacidade da instalação enquanto operamos com o mesmo número de pessoas que tínhamos na equipe antes da expansão", explicou Rod Graupmann, gerente de SCADA no condado de Pima. "Isso equivale a um aumento de cerca de 50% na eficiência operacional."
Atendimento Customer FIRST
O sucesso nas instalações do condado de Pima não teria sido possível sem o apoio local da AVEVA West e EMA, uma integradora de sistemas da AVEVA.
O departamento assina o Customer FIRST do programa da AVEVA, que oferece um portfólio de manutenção de software essencial, suporte técnico e serviços para ajudar o condado de Pima a proteger e ampliar seu investimento no software da AVEVA e manter suas operações funcionando sem problemas.
O programa Customer FIRST da AVEVA inclui:
- Manutenção e inovação permanentes do software por meio de atualizações de versões de software para a evolução de sua solução da AVEVA e para melhor atender às necessidades da empresa que estão em constante mudança
- Acesso a especialistas em suporte técnico que são hábeis em resolver os problemas rapidamente, capitalizando anos de experiência
- Serviços opcionais e aplicativos de gerenciamento de sistemas para ajudar a gerenciar, otimizar e extrair o máximo valor da solução de software
O suporte do Customer First da AVEVA oferece suporte no local
"Ao assinar o programa de suporte premium, o condado de Pima tem acesso ao suporte por telefone em tempo integral, bem como às versões mais recentes do software da AVEVA", destacou Mitch Arman, gerente regional do distrito sudoeste da AVEVA West.
O suporte do Customer First da AVEVA inclui suporte no local, que auxilia o condado de Pima a resolver problemas à medida que surgem. Oferece também acesso aos engenheiros de software da AVEVA com a atualização e expansão da solução de recuperação de águas residuais da Pima baseada da AVEVA.
A AVEVA West e a EMA trabalharam em estreita colaboração para arquitetar o sistema e implementar as práticas recomendas", garantiu Brian Farmer, consultor sênior de sistemas da AVEVA West. “O condado de Pima adotou a tecnologia e evoluiu com ela. De vez em quando, eles se deparavam com uma dificuldade técnica e nos pediam ajuda. Juntos, projetamos um sistema realmente ótimo para Pima.”
AVEVA ajuda o condado de Pima a aperfeiçoar as operações e a reduzir os custos
Utilizando o conhecimento da situação e um sofisticado sistema de suporte a decisões e a força de trabalho móvel, o condado de Pima criou uma solução de HMI SCADA de alto desempenho, que reduziu o custo do negócio, aumentou a eficiência e promoveu a segurança em suas instalações de recuperação de águas residuais.
