Condado de Pima
El condado de Pima reduce los costos operativos, aumenta la eficiencia y mejora la seguridad en las instalaciones de recuperación de aguas residuales con la implementación de la estrategia de consciencia situacional empleando las soluciones de automatización de AVEVA.
Objetivos
- Garantizar la captura de conocimientos institucionales de la fuerza laboral actual para la formación efectiva de los próximos operarios.
- Emplear una estrategia eficaz de consciencia situacional que permita al personal comprender y abordar eficazmente las operaciones de la instalación.
Desafíos
- Gestión de más de 227 millones de litros de aguas residuales al día para mantener a la población de una región de más de un millón de habitantes.
- Tomar medidas inmediatas cuando suenen las alarmas alertando a los operarios sobre problemas dentro de la planta.
- Con activos repartidos en más de 1100 kilómetros cuadrados, la gestión operativa es difícil.
Resultados
- La capacidad de la planta se ha duplicado, lo que ha supuesto un aumento del 50 % en su eficiencia operativa.
- El consumo general de energía se ha reducido en un 10 %.
- Se ha mantenido la plantilla actual y se han conseguido importantes mejoras operativas.
- El "conocimiento institucional" se captura para formar a la mano de obra futura, abordando con éxito las preocupaciones del personal envejecido de la instalación.
- Las sofisticadas capacidades de extracción de datos han hecho que el condado reciba un cheque de reembolso de 362 000 dólares de la empresa local de servicios públicos.
"El nuevo AVEVA HMI SCADA ha permitido que nuestras instalaciones en Tres Ríos dupliquen su capacidad con el mismo número de empleados. Esto significa un aumento en torno al 50 % del rendimiento operativo con un consumo energético del 10 %".
– Rod Graupmann
Gerente de SCADA, condado de Pima, instalación Tres Ríos.
Con una población de un millón de personas, el departamento gestiona un flujo diario promedio de alrededor de 227 millones de litros de agua
Utilizando una solución AVEVA HMI y SCADA basada en la consciencia situacional y en un sistema de fuerza laboral móvil, el Departamento Regional de Recuperación de Aguas Residuales del condado de Pima se encarga de la gestión y del mantenimiento del sistema de alcantarillado sanitario del condado.
Al dar servicio a una población de cerca de un millón de habitantes, el departamento gestiona un flujo diario promedio de alrededor de 227 millones de litros de agua.
"Administramos 6000 kilómetros de líneas de alcantarillado que se extienden en un área de 1100 kilómetros cuadrados", apunta John Sherlock, subdirector de tratamiento en el condado de Pima. "Si añadimos dos plantas de tratamiento metropolitanas, siete instalaciones subregionales, 27 estaciones de bombeo y 77 000 pozos de registro, es mucho terreno que cubrir".
La planta de recuperación de aguas de Tres Ríos del condado ha sido mejorada recientemente, pasando de una tecnología de eliminación convencional de contaminantes con oxígeno de alta pureza a un proceso Bardenpho de cinco etapas que realiza una completa eliminación biológica de nutrientes (BNR) de fósforo y nitrógeno.
"El valor típico de amoníaco que entra en la planta está entre 30 y 40 partes por millón", afirma Sherlock. "Con nuestra tecnología de tratamiento actual, eliminamos alrededor del 99 % de esta sustancia, lo que resulta en la descarga típica de la planta de aproximadamente una parte por millón de amoníaco".
Como resultado, las instalaciones del condado de Pima tienen los niveles más altos de eliminación de nutrientes exigidos por la normativa federal y estatal para proteger la calidad del agua.
La automatización juega un papel fundamental en la calidad del agua
La automatización juega un papel fundamental en el éxito de la operación de la moderna instalación de recuperación de agua de Tres Ríos. El sistema de automatización utilizado para el funcionamiento de la instalación es un conjunto de programas informáticos de AVEVA.
System Platform de AVEVA actúa como sistema operativo industrial del condado de Pima, proporcionando servicios comunes como la configuración, el despliegue, la comunicación, la seguridad, la conectividad de datos, la colaboración de las personas y muchos otros. Estos servicios permiten al condado de Pima construir un modelo de planta único y unificado que representa sus procesos, equipos físicos y sistemas industriales de forma lógica.
El modelo de planta también proporciona un contexto esencial para los datos, ayudando en gran medida al diagnóstico y a la resolución de problemas, así como proporcionando una valiosa documentación de sistema a lo largo de su ciclo de vida.
El modelo de planta es exclusivo de System Platform.
InTouch se integra con System Platform y proporciona sofisticadas capacidades de HMI utilizando gráficos comunes con un enfoque de ingeniería basado en objetos y un entorno de desarrollo integrado.
Esto hace que sea más fácil y rápido que nunca crear aplicaciones HMI estandarizadas e implementarlas en todos los centros industriales, ahorrando hasta un 70 % en tiempo de desarrollo.
Además, AVEVA ha podido coger la aplicación InTouch de primera generación del condado de Pima y ejecutarla en su versión más reciente. AVEVA es el único proveedor de automatización que ofrece esta insuperable protección de la inversión.
La consciencia situacional, clave del éxito

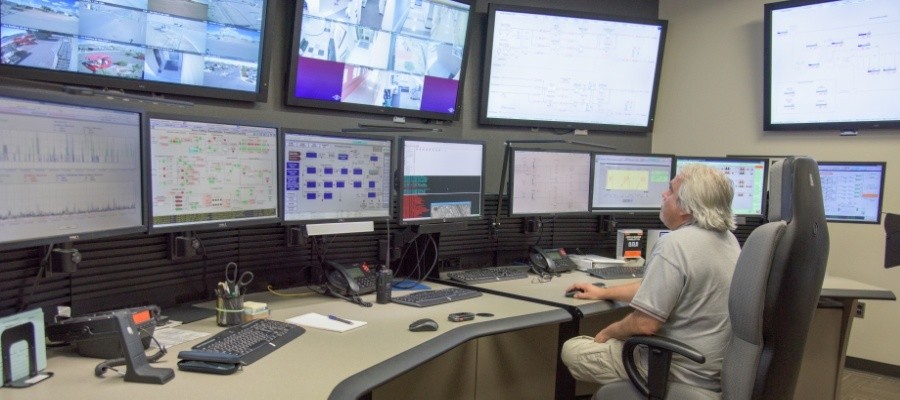

El condado de Pima ha empleado técnicas avanzadas de consciencia situacional en su implementación de HMI SCADA. Esta metodología permite que el personal conozca los procesos y sistemas de su entorno operativo, comprenda la información que se le presenta y actúe sobre ella cuando sea necesario.
La consciencia situacional, clave del éxito
El condado de Pima ha empleado técnicas avanzadas de consciencia situacional en su implementación de HMI SCADA. Esta metodología permite que el personal conozca los procesos y sistemas de su entorno operativo, comprenda la información que se le presenta y actúe sobre ella cuando sea necesario.
Diseño orientado a objetivos
La estrategia de consciencia situacional implementada en el SCADA HMI de AVEVA del condado de Pima utiliza el diseño orientado a objetivos, el color, una estructura de ventanas efectiva y una gestión de alarmas accionable.
"Un par de cosas que se han hecho con nuestra consciencia situacional han incluido mantener el foco, simplificar, hacerlo todo agradable a la vista y mantener visibles las cosas que requieren atención", afirma Larry Sawicki, ingeniero de sistemas de control del condado de Pima.
Los resultados han sido bastante llamativos. Los operadores que anteriormente ignoraban demasiadas alarmas molestas ahora toman medidas de inmediato. Los problemas se identifican y se abordan inmediatamente antes de que se escalen. "Hemos podido notar una clara mejoría por parte de los operarios cuando las cosas van mal y hay que dar respuesta y tomar las medidas adecuadas", afirma Sawicki.
Más allá de HMI SCADA

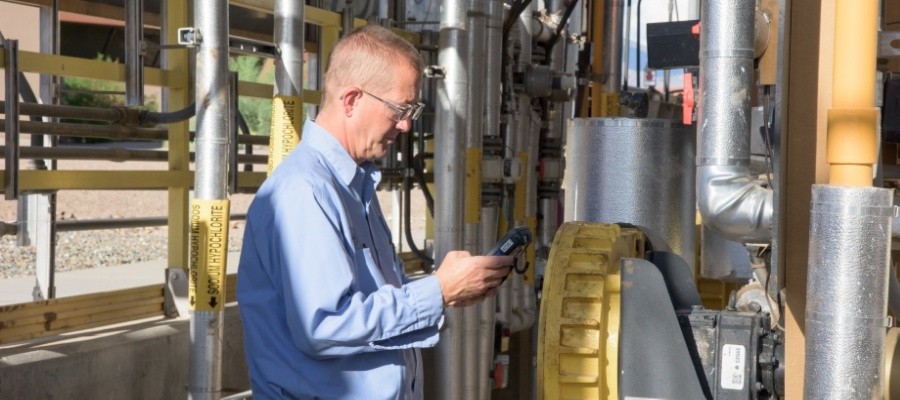

Siempre a la vanguardia de la tecnología, el condado de Pima también utiliza Mobile Operator Rounds, un sofisticado sistema de apoyo para la toma de decisiones y para la fuerza laboral móvil. IntelaTrac recoge información de activos autónomos. Los informes web basados en excepciones de Mobile Operator Rounds mantienen a todos los miembros del equipo al tanto del estado actual del funcionamiento de la planta.
"Mobile Operator Rounds nos permite coger información seleccionada de la planta que antes no estaba disponible en SCADA y enviarla a SCADA, lo que hace que los datos sean interpretables junto con la información que ya está disponible en el sistema SCADA", explica Christopher Grant, coordinador del programa en el condado de Pima.
Como sistema de apoyo para la toma de decisiones y para la fuerza laboral móvil, Mobile Operator Rounds permite a los técnicos del sistema de aguas del condado de Pima gestionar sus operaciones de forma rápida y sencilla, tanto en la planta como a distancia. Mobile Operator Rounds incluye software configurable y soluciones de hardware móvil reforzadas que hacen posible la gestión de flujos de trabajo, recopilación de datos y tareas en general para las operaciones de planta, la gestión del mantenimiento, el seguimiento de la producción y las aplicaciones de cumplimiento.
Su integración con System Platform e Historian proporciona una solución integral de análisis e informes que acelera y mantiene las mejoras de los procesos operativos, componente clave de un sistema de gestión de operaciones eficaz. Mobile Operator Rounds también garantiza que se sigan en todo momento los mejores procedimientos operativos y normativos, y que se recojan datos sobre los activos de la planta no instrumentados. Además, las inspecciones medioambientales, sanitarias y de seguridad más importantes se llevan a cabo según lo previsto, y los operarios móviles tienen información vital a su alcance para operar los activos de la planta de la manera más eficaz posible.
"Mobile Operator Rounds nos ha permitido captar los conocimientos institucionales de personas que llevan muchos años aquí", reconoce Grant. "Hemos entrevistado exhaustivamente a estas personas y hemos incorporado sus conocimientos a las rondas electrónicas para ayudar a los nuevos técnicos de operaciones y de gestión, así como para colaborar en su formación".
El condado de Pima aumenta sus mejoras operativas con AVEVA
En la instalación de Tres Ríos, el condado de Pima ha alcanzado un aumento del 50 % en la eficiencia operativa y una reducción del 10 % en el consumo de energía. "El nuevo sistema SCADA de Tres Ríos nos ha permitido duplicar la capacidad de la planta operando con el mismo número de personas que teníamos en plantilla antes de la ampliación", afirma Rod Graupmann, gerente de SCADA del condado de Pima. Eso equivale aproximadamente a un aumento del 50 % en la eficiencia operativa.
Asistencia Customer FIRST
El éxito en las instalaciones del condado de Pima no habría sido posible sin el apoyo local de AVEVA West y de EMA, un integrador de sistemas de AVEVA.
El departamento está suscrito al programa Customer FIRST para AVEVA, que ofrece una cartera de mantenimiento de software esencial, asistencia técnica y servicios para ayudar al condado de Pima a proteger y ampliar su inversión en software AVEVA, así como a mantener su funcionamiento sin problemas.
El programa Customer FIRST para AVEVA incluye:
- Mantenimiento e innovación continuos del software a través de la actualización de sus versiones para que su solución AVEVA evolucione y responda mejor a las necesidades cambiantes del negocio.
- Acceso a expertos en soporte técnico que son expertos en la resolución rápida de problemas con años de experiencia.
- Servicios opcionales y aplicaciones de gestión de sistema para ayudar a gestionar, optimizar y extraer el máximo valor de la solución de software.
El programa Customer First de AVEVA incluye asistencia in situ
"Al suscribirse al programa de asistencia prémium, el condado de Pima tiene acceso a asistencia las 24 horas del día, los 7 días de la semana, así como a las últimas versiones del software de AVEVA", afirma Mitch Arman, gerente regional del distrito suroeste de AVEVA West.
El programa Customer First de AVEVA incluye asistencia in situ, lo que ayuda al condado de Pima a abordar los problemas a medida que surgen. También proporciona acceso a los ingenieros de software de AVEVA mientras Pima actualiza y amplía su solución de recuperación de aguas residuales basada en AVEVA.
"AVEVA West y EMA han trabajado estrechamente para diseñar el sistema e implementar las mejores prácticas", cuenta Brian Farmer, consultor sénior de sistemas de AVEVA West. El condado de Pima ha adoptado esta tecnología y ha trabajado con ella. Ocasionalmente se han encontrado con un obstáculo técnico y nos han pedido respuestas. Juntos hemos diseñado un sistema excelente para Pima.
AVEVA ayuda al condado de Pima a mejorar su funcionamiento y a reducir sus costos
Al utilizar la consciencia situacional, un sofisticado sistema de apoyo a la toma de decisiones y una fuerza laboral móvil, el condado de Pima ha creado una solución HMI SCADA de alto rendimiento que ha reducido el coste de hacer negocios, ha aumentado la eficiencia y ha promovido la seguridad en sus instalaciones de recuperación de aguas residuales.
